免打螺栓平台防护装置

一、现状及存在问题：

1：目前，建筑施工时，在楼梯平台、阳台等洞口处，在墙面施打膨胀螺栓进行硬质防护，工序繁琐；

2:在墙面粉刷与墙面上涂料腻子时会额外产生多次拆装费用；

3:遗留在墙面的膨胀螺栓会产生锈蚀进而污染墙面，存在质量隐患。

二、改进方法：

1：免打螺栓式的安装方式；

2：设置有弹簧与滑杆装置，可以适用于不同厚度的墙体；

3：组合式安装，便于运输与适用范围广；

4：在墙面夹持件内侧固定安装带有防滑纹的摩擦垫。

三、改进效果：

1：免打螺栓式安装，提高了施工效率；

2：折叠收放，不占空间；

3：可以应用于阳台、楼梯平台、风井洞口等多种场合，适用范围广；

4：减少了传统使用膨胀螺栓的人力财力物力的投入；

5：避免了膨胀螺栓的使用，杜绝了后期墙面的质量隐患，具有显著的环保效益和经济效益。

四、成果展示：

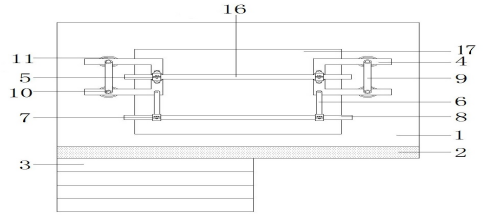

图1是正视示意图；

图2是俯视局部剖面图；

图3是传统的楼梯平台及阳台防护现状。

图中：1、墙面，2、楼梯平台，4、凹形框架，5、第一杆体固定件，6、连接杆，7、第二杆体固定件，8、第二防护杆件，9、螺纹套杆，10、转动螺杆，11、摩擦盘，12、墙面夹持件，13、套杆，14、滑杆，15、弹簧，16、第一防护杆件，17、防护玻璃安装

                            图1



图2

图3
